Ingenieurskunst von Ten Kate Racing: Yamaha R6 mit Crossplane-Motor

Seit 2019 pflegen Ten Kate Racing und Yamaha eine enge Zusammenarbeit im serienbasierten Motorsport und Tuning. Unabhängig von dieser Partnerschaft hat Ten Kate Racing Products eines seiner bisher ambitioniertesten Entwicklungsprojekte in Angriff genommen: die Entwicklung einer vollständig im eigenen Haus konstruierten Crossplane-Kurbelwelle für die Yamaha YZF-R6. Dieses Projekt wurde exklusiv vom niederländischen Unternehmen konzipiert, entwickelt und umgesetzt und basiert auf der eigenen technischen Vision und Expertise. Ziel war die Entwicklung einer speziell für den Rennsport konzipierten Crossplane-Konfiguration, die höchste Leistung bei gleichzeitiger Einhaltung der für Ten Kate typischen Zuverlässigkeit bietet.

Für Ten Kate Racing ist die Crossplane-Kurbelwelle weit mehr als nur eine technische Lösung. Sie ist ein zentraler Bestandteil der Yamaha-Identität. Yamaha ist der einzige Motorradhersteller weltweit, der die Crossplane-Motorentechnologie erfolgreich in die Serienproduktion eingeführt und sie damit zu einem prägenden Merkmal der Marken-DNA gemacht hat.

Der Crossplane-Motor der Yamaha R1 mit seinem unverfälschten, reinen Rennsound bietet ein maximales emotionales Rennerlebnis – nicht nur für den Fahrer, sondern auch für den Zuschauer. Leidenschaft pur bei jeder Umdrehung. Mit der Entwicklung einer Crossplane-Yamaha YZF-R6 wollte Ten Kate Racing diese einzigartige Identität und das emotionale Erlebnis auf eine der legendärsten Supersport-Plattformen von Yamaha übertragen. Ziel war es nicht einfach, etwas Neues zu schaffen, sondern Yamahas Leidenschaft, Ingenieursphilosophie und technisches Know-how zu teilen und gleichzeitig die intensive Beziehung zwischen Ten Kate Racing und Yamaha weiter zu stärken.

Bei Ten Kate Racing Products beginnt Leistung stets mit Ingenieurskunst. Eine Crossplane-Konfiguration führt zu komplexen Kräften, Situationen und Schwingungen, die sich mit herkömmlichen Berechnungsmethoden allein nicht vorhersagen lassen. Daher wurde der gesamte Entwicklungsprozess durch fortschrittliche Simulations- und Analysesoftware unterstützt.

Das Projekt begann mit einer detaillierten Untersuchung der Crossplane-Kurbelwelle und der Ausgleichswelle der Yamaha R1. Die Baugruppe wurde vollständig dreidimensional gescannt und in ein hochpräzises Modell umgewandelt. Die Simulation dieser Konfiguration lieferte einen Referenzrahmen, um zu beurteilen, ob die R1-Architektur als Referenz für die R6-Kreuzebenenkonstruktion dienen könnte.

Wo erforderlich, wurde der gesamte Yamaha YZF-R6-Motor inklusive Ventiltrieb in die Simulationen integriert. Die Nockenwellen spielen eine Schlüsselrolle für das dynamische Verhalten des Motors, da sie zusätzliche Momente erzeugen können, die die Kurbelwellenbelastung beeinflussen. Durch die Einbeziehung der Nockenwellenkonstruktion in die Systemanalyse konnten kleine geometrische Änderungen genutzt werden, um vorteilhafte Gegenkräfte zu erzeugen.

Nach Abschluss der Computersimulationen fertigte Ten Kate Racing Products mehrere Prototyp-Kurbelwellen mit jeweils unterschiedlichen Auswuchtfaktoren. Diese Prototypen wurden physisch hergestellt, in laufende Motoren eingebaut und unter realen Betriebsbedingungen getestet. Jede Kurbelwellenvariante wurde in der Praxis getestet, vermessen und validiert, um einen direkten Vergleich zwischen Simulationsergebnissen und realem Verhalten zu ermöglichen. Dieser iterative Entwicklungszyklus – Simulation, Fertigung, Test und Evaluierung – stellte sicher, dass die finale Konfiguration nicht nur theoretisch korrekt, sondern auch mechanisch robust und für den Renneinsatz geeignet war.

Neben der virtuellen Analyse legte Ten Kate Racing Products großen Wert auf praktische Tests. Die verschiedenen Crossplane-Kurbelwellenprototypen der R6 wurden umfangreichen Schwingungsmessungen unterzogen und systematisch mit Daten einer konventionellen Yamaha YZF-R6 und Yamaha YZF-R1 verglichen – Motoren, deren Schwingungseigenschaften weithin als praktikable und zuverlässige Referenzwerte gelten.

Da die Yamaha YZF-R6 keine Ausgleichswelle besitzt, wurden Wolframgewichte in die Kurbelwellenkonstruktion integriert, um zusätzliche Vibrationen zu minimieren. Dieser Ansatz ermöglichte es Ten Kate Racing Products, den charakteristischen Charakter der Kurbelwelle beizubehalten und gleichzeitig die mechanischen Belastungen in einem akzeptablen Rahmen zu halten.

Zusätzliche Schwingungsmessungen wurden während der Prüfstandsläufe und der Testfahrten auf der Rennstrecke durchgeführt, sowohl am Motor selbst als auch an verschiedenen Stellen des Chassis. Dieser ganzheitliche Testansatz ermöglichte die Feinabstimmung des Gesamtpakets und die Erreichung der gewünschten Ergebnisse.

Der Crossplane-Motor liefert in seiner aktuellen Ausführung Leistungswerte, die mit einer herkömmlichen YZF-R6 vergleichbar sind. Die maximale Leistung beträgt ca. 128 PS und 71 Nm Drehmoment, wobei das maximale Drehmoment bei etwa 10.400/min anliegt und die maximale Motordrehzahl 15.800/min beträgt.

Die maximale Leistung war jedoch nie das Hauptziel dieses Projekts. Der Fokus lag bewusst auf dem emotionalen Fahrerlebnis – dem unverwechselbaren Klang der Crossplane-Auspuffanlage, dem verbesserten Ansprechverhalten des Gasgriffs und der Drehmomentübertragung auf das Hinterrad. Diese Eigenschaften tragen entscheidend zum Vertrauen und zur Kontrollierbarkeit des Fahrers bei, insbesondere unter Rennbedingungen.

Eine bewusste Entscheidung im Rahmen dieses Projekts war die Beibehaltung des serienmäßigen Yamaha GYTR R6 Steuergeräts. Diese Wahl spiegelt die Philosophie von Ten Kate Racing Products wider, Rennleistung zu liefern und gleichzeitig vollständig mit Yamahas offiziellen GYTR-Renn-Steuergeräten kompatibel zu bleiben.

Um die Crossplane-Konfiguration zu realisieren, wurden die Zünd- und Startkennfelder angepasst und die Einspritzreihenfolge überarbeitet, um einen stabilen und voll funktionsfähigen Motor zu gewährleisten. Zusätzlich wurde die gesamte Fehlercodestrategie des Steuergeräts neu programmiert, um die Kompatibilität mit der veränderten Kurbelwellengeometrie und der Zündfolge des Crossplane-Layouts sicherzustellen. Durch diese tiefgreifende Integration der elektronischen Steuerung (ECU) wird sichergestellt, dass der Crossplane-R6-Motor nicht nur mechanisch einwandfrei, sondern auch elektronisch für den Rennsport optimiert ist.

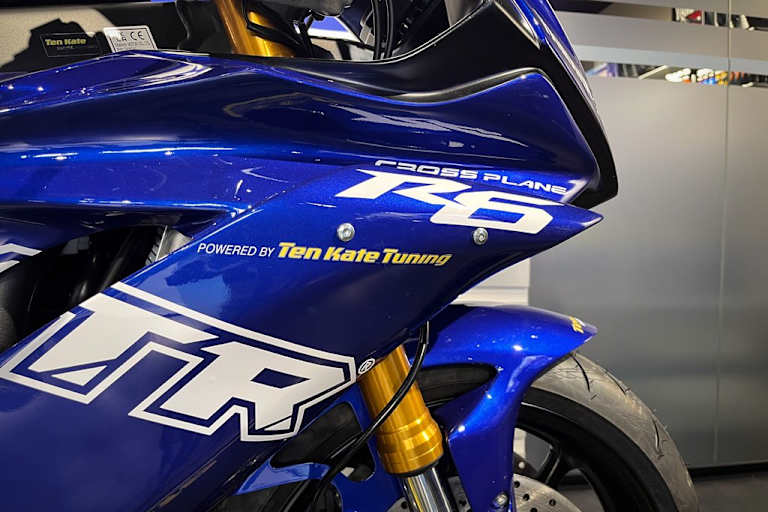

Das Ergebnis dieses intensiven Entwicklungsprozesses ist ein voll funktionsfähiger Yamaha YZF-R6 Crossplane-Prototyp. Das Motorrad wurde auf dem abgesperrten Rundkurs des TT Circuit Assen von einem erfahrenen Rennfahrer getestet, wodurch Ten Kate Racing Products das Konzept unter realen Rennbedingungen validieren konnte. Im Fokus dieser Tests standen nicht nur die Rundenzeiten, sondern das gesamte Fahrerlebnis – Gasannahme, Traktionsgefühl, Laufruhe und Fahrervertrauen. Die Ergebnisse bestätigten, dass das Crossplane-Konzept einen einzigartigen Motorcharakter hervorbringt, der perfekt zu Yamahas Rennphilosophie passt.

Ten Kate Racing Products plant derzeit weder eine Serien- noch eine Kleinserienproduktion der Yamaha YZF-R6 Crossplane. Dieses Projekt bleibt daher ein einzigartiges Prototypenprojekt – die weltweit einzige Ten Kate Yamaha YZF-R6 Crossplane. Es ist eine Hommage an unsere Leidenschaft für Ingenieurskunst und ein eindrucksvoller Beweis für das Wissen, die Erfahrung und die handwerkliche Perfektion von Ten Kate Racing Products. Vor allem aber zelebriert es Yamahas Crossplane-DNA und die enge, vertrauensvolle Partnerschaft zwischen Ten Kate Racing und Yamaha.
