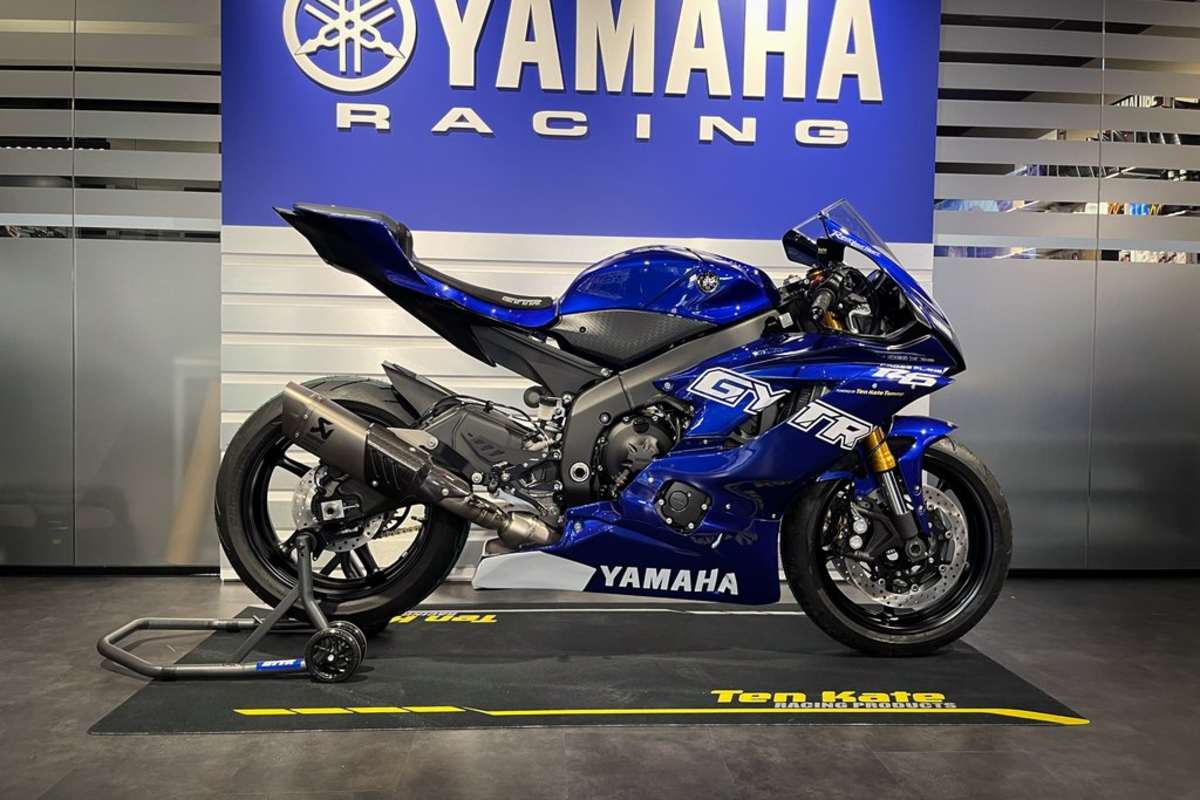

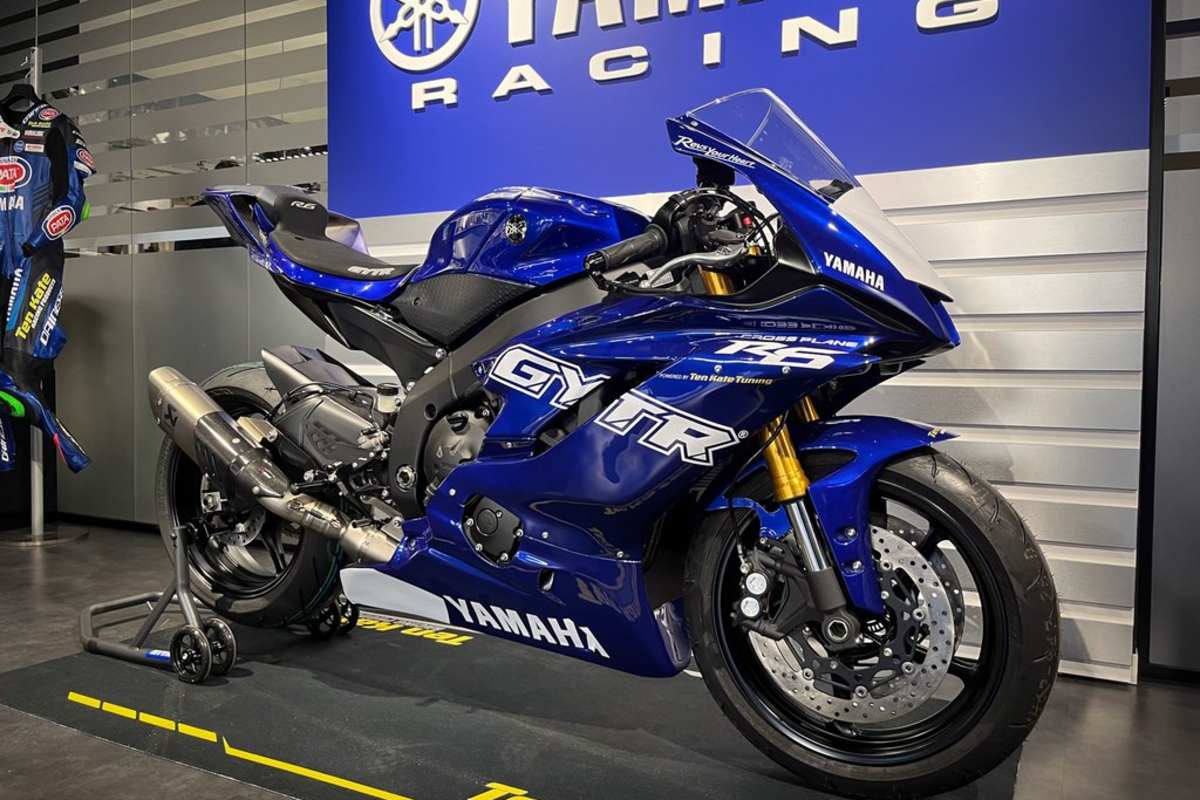

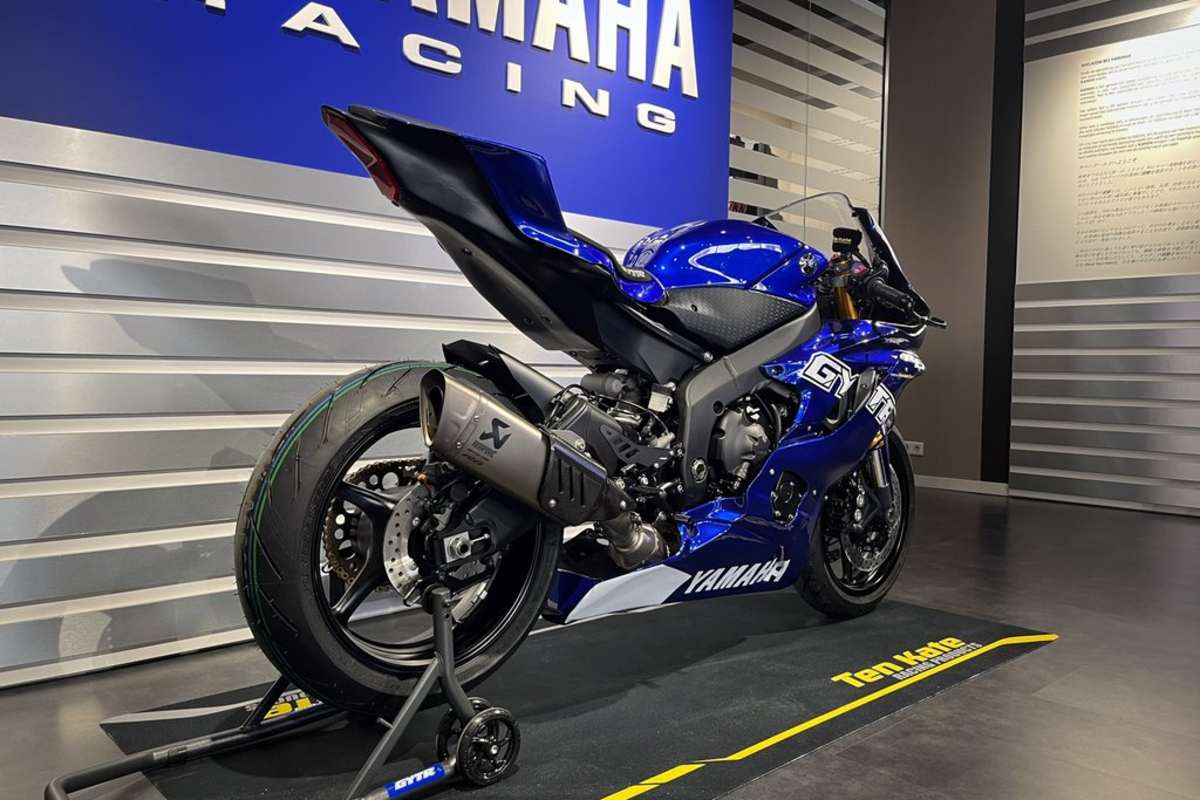

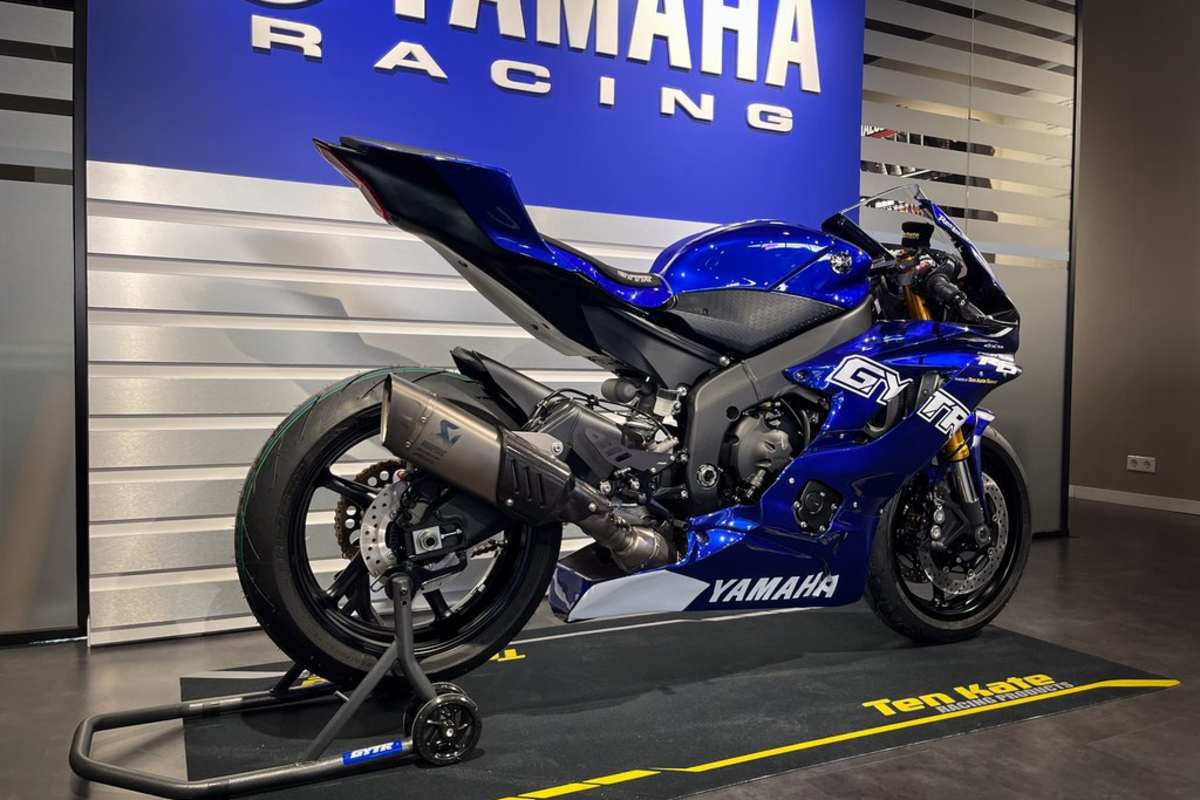

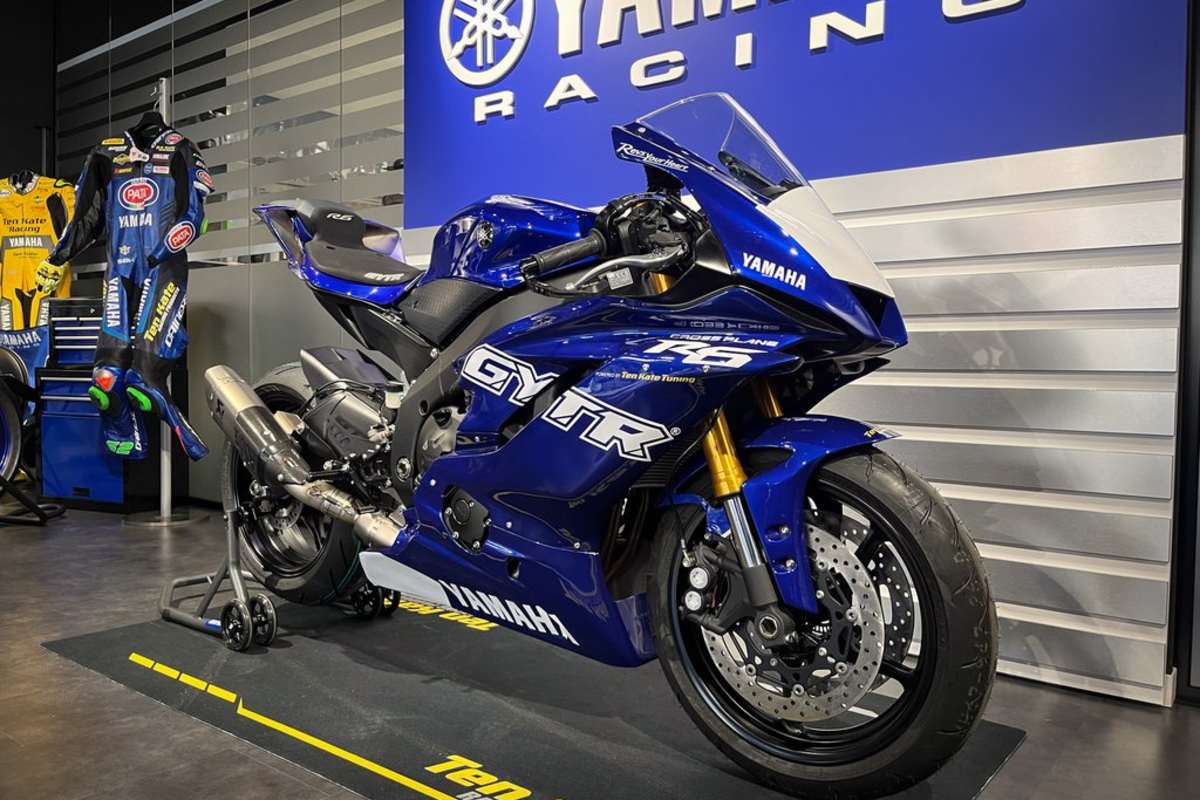

Ten Kate macht das Unmögliche möglich: Yamaha R6 mit Crossplane-Kurbelwelle

Seit 2021 wurde die Yamaha R6 neu nur noch für den Einsatz auf der Rennstrecke angeboten – Grund dafür war die damals neue Abgasnorm Euro5. Mit der neuen R9 wurde der erfolgreiche Supersportler vor einem Jahr aber auch im Rennsport abgelöst.

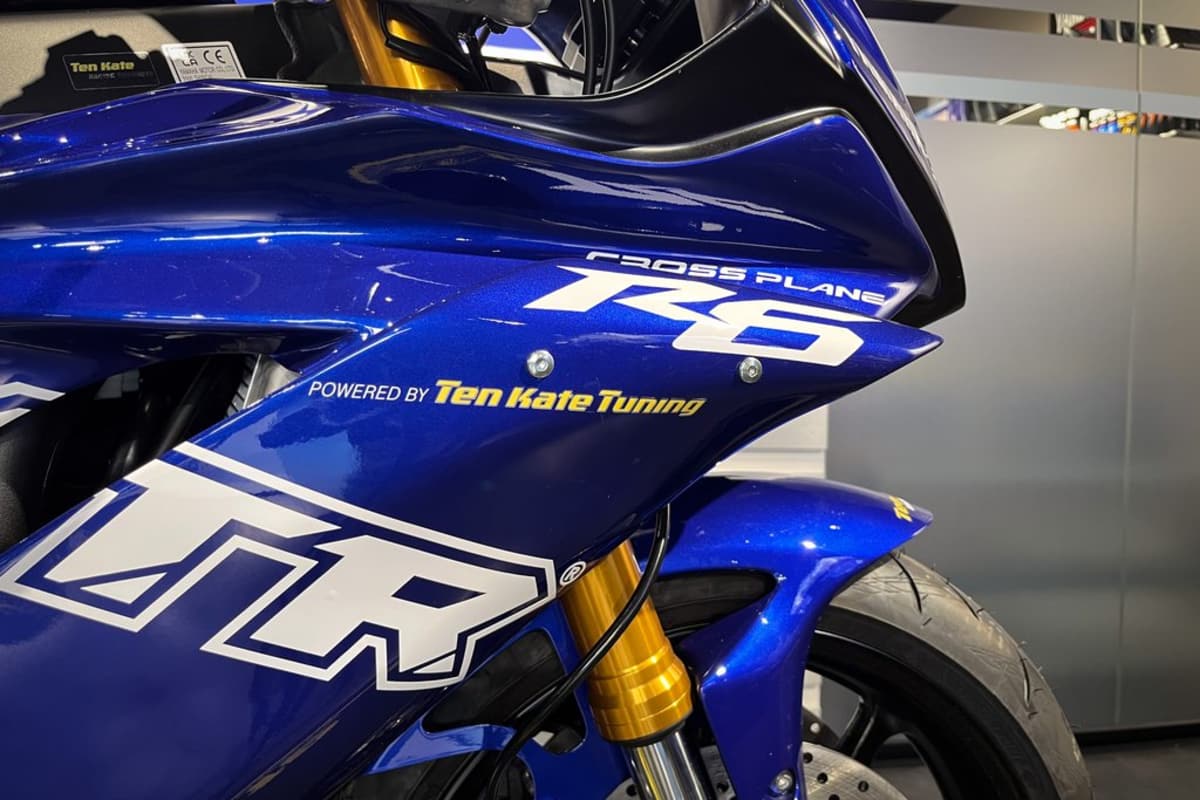

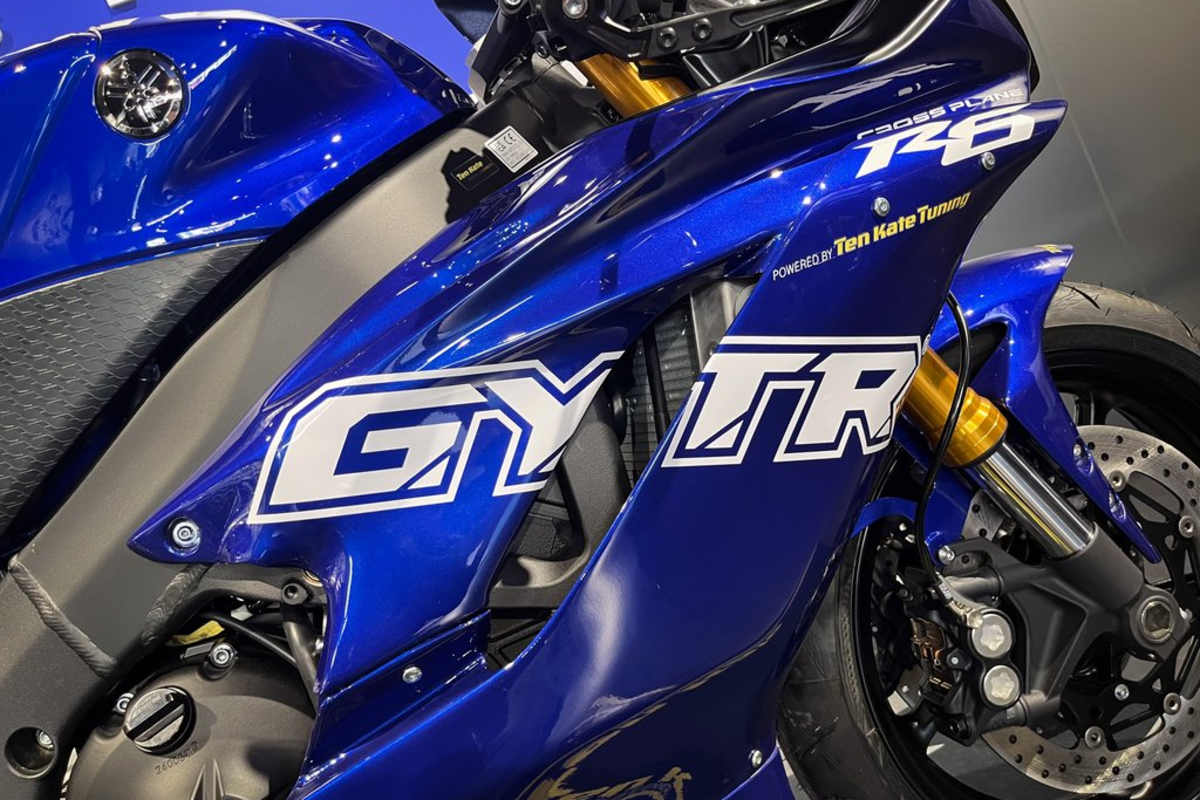

Nun könnte das 600er-Motorrad aber ein Revival erleben, denn der niederländische Yamaha-Spezialist Ten Kate hat eine Crossplane-Kurbelwelle für die R6 entwickelt. Merkmal dieser Bauart ist die versetzte Zündfolge, wie sie Yamaha in der MotoGP und auch in dem Superbike – der R1 – verwendet. Vorteile sind neben dem unverwechselbaren Sound eine bessere Fahrbarkeit. Optisch verrät nur ein Schriftzug auf der Verkleidung die tief im Motor versteckte Besonderheit.

Die Crossplane-Variante wurde von Ten Kate Racing Products konzipiert, entwickelt und umgesetzt und basiert auf der eigenen technischen Vision und Expertise. Ziel war die Entwicklung einer speziell für den Rennsport konzipierten Konfiguration, die höchste Leistung bei gleichzeitiger Einhaltung der für Ten Kate typischen Zuverlässigkeitsstandards bietet.

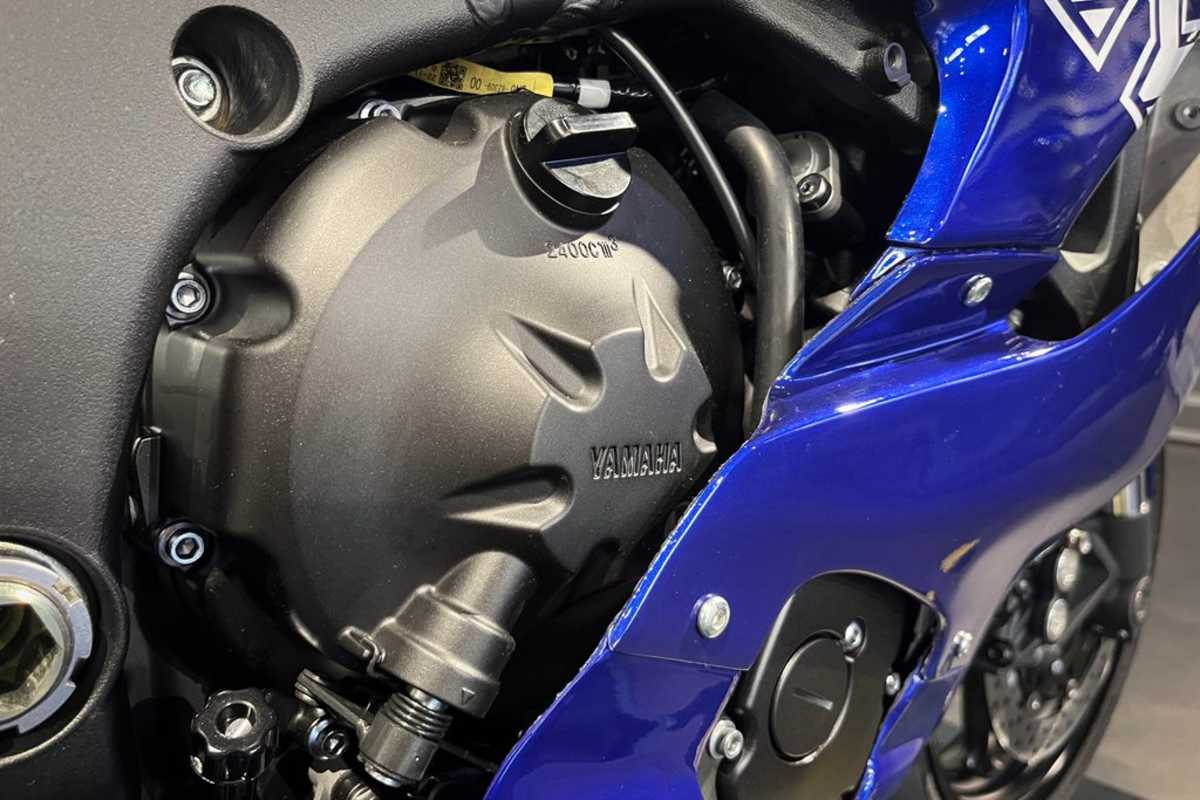

Die Konstruktion war extrem aufwendig und komplex. Daher wurde der gesamte Entwicklungsprozess durch fortschrittliche Simulations- und Analysesoftware unterstützt. Das Projekt begann mit einer detaillierten Untersuchung der Crossplane-Kurbelwelle und der Ausgleichswelle der Yamaha R1. Die Baugruppe wurde vollständig dreidimensional gescannt und in ein hochpräzises Modell umgewandelt. Da die Yamaha YZF-R6 keine Ausgleichswelle besitzt, wurden Wolframgewichte in die Kurbelwellenkonstruktion integriert, um Vibrationen zu minimieren.

Wo erforderlich, wurde der gesamte Yamaha YZF-R6-Motor inklusive Ventiltrieb in die Simulationen integriert. Die Nockenwellen spielen eine Schlüsselrolle für das dynamische Verhalten des Motors, da sie zusätzliche Momente erzeugen können, die die Kurbelwellenbelastung beeinflussen. Durch die Einbeziehung der Nockenwellenkonstruktion in die Systemanalyse konnten kleine geometrische Änderungen genutzt werden, um vorteilhafte Gegenmomente zu erzeugen.

Nach Abschluss der Computersimulationen fertigte Ten Kate Racing Products mehrere Prototyp-Kurbelwellen, die in laufende Motoren eingebaut und unter realen Betriebsbedingungen getestet wurden. Die verschiedenen Crossplane-Kurbelwellen wurden umfangreichen Schwingungsmessungen unterzogen und systematisch mit Daten einer konventionellen Yamaha YZF-R6 und Yamaha YZF-R1 verglichen – Motoren, deren Schwingungseigenschaften weithin als praktikable und zuverlässige Referenzwerte gelten.

Das Ergebnis ist eine optimale Balance zwischen Leistung, mechanischer Laufruhe und Fahrerfeedback. Der Crossplane-Motor liefert in der aktuellen Ausführung Leistungswerte, die mit einer herkömmlichen YZF-R6 vergleichbar sind. Die maximale Leistung beträgt ca. 128 PS und 71 Nm Drehmoment, wobei das maximale Drehmoment bei etwa 10.400 U/min anliegt und die maximale Motordrehzahl 15.800 U/min beträgt.

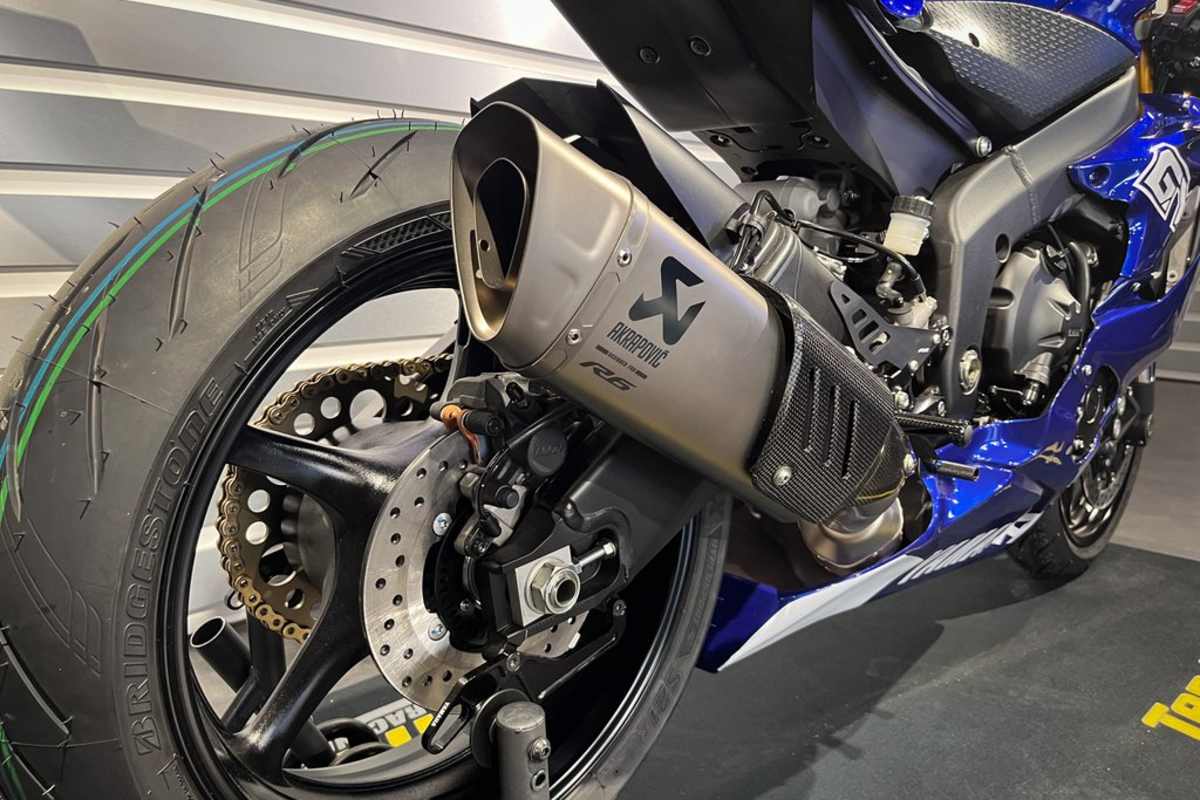

Die maximale Leistung war nicht das Hauptziel dieses Projekts. Der Fokus lag bewusst auf dem Fahrerlebnis – dem unverwechselbaren Klang der Crossplane-Auspuffanlage, dem verbesserten Ansprechverhalten des Gasgriffs und der Drehmomentübertragung auf das Hinterrad. Diese Eigenschaften tragen entscheidend zum Vertrauen und zur Kontrollierbarkeit durch den Fahrer bei, insbesondere unter Rennbedingungen.

Die schlechte Nachricht: Ten Kate Racing Products plant derzeit weder eine Serien- noch eine Kleinserienproduktion der Yamaha YZF-R6 Crossplane – dieses Projekt bleibt ein einzigartiges Prototypenprojekt.
